弹性丙烯酸网球场建设方案指导 品质保证放心使用

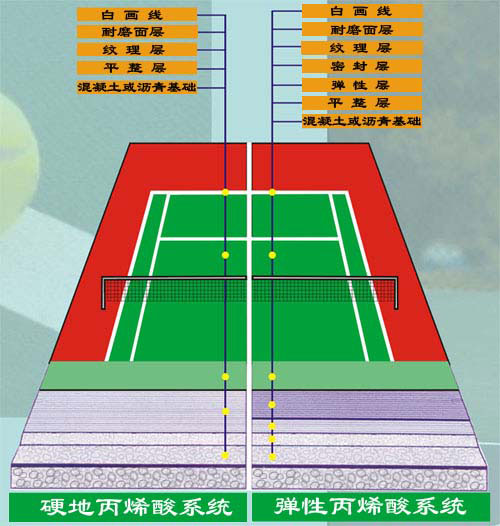

由于弹性层最终形成的基面的空隙状况不同，选用的石英砂也相应有所不同。过粗时采用低目数石英砂，否则，使用高目数石英砂。一般施工1层即可。施工层数过多，就会抵消弹性层的弹性，更会导致表面涂层龟裂。

为提高材料的流动性，也可适当加入一点丙烯酸浓缩面料。这样，密封层固化后则不再是灰白色的，而是你所加入的丙烯酸浓缩面料的颜色，不过色泽较浅而已。

搅拌说明

材料依比例配置好之后，充分搅拌是必不可少的。使用机械搅拌器搅拌，直至各材料完全分散均匀。施工期间提料时也需不断搅拌确保混合均匀，保证混和料的流平性便于施工。

施工

将上述混和料沿着球场的长度或宽度方向自一端开始倒成长形堆料，用胶扒刮平刮匀。不要形成由沙粒堆积组成的“沙痕线” 。由于沥青基础孔隙率较大，第一层平整层吃料比较多，为保证空隙被充分填平填实，刮扒走动时，步速要适当放缓，持扒力度适当加大。第二层平整层施工时刮扒走动时不快不慢，匀步前进，持扒力度适当较小。平整层干燥后，若发现有沙痕，必须用铲刀铲平。

平整层施工层数一般1~2层，根据沥青基础的粗细状况不同而定.两层以上建议采用正交方向施工。

干燥固化时间

平整剂层一般需要8个小时以上才能干燥，低温高湿的情况下干燥时间会延长。未干燥前，不得踏入。

注意事项

   平整层在施工时，可根据施工时的基础和天气状况，对砂和水的添加量适当调整，地面粗糙时刻适当多加点石英砂；温度高时可适量多加一些清水。

    沥青基础过于粗糙时应使用较大粒径的石英砂。

场地试水及补平

说明

    沥青混凝土基础平整度不符合要求时，即存在或多会少，或大或小的积水范围。达不到“四米直尺高差不超过四毫米”的平整度的要求，一般需要补平。

 试水

在确定平整层彻底干燥后，可用水喉将场地浇满清水。静置二十分钟后，查看场地的积水情况，并用色笔将积水超标的区域圈划起来。之后，清除积水，准备修补。

材料配比

修补积水的材料是由丙烯酸平整剂（PW-002）,石英砂和清水组成的混和物，其材料配置如下：

PW-002 ：石英砂 ：清水 = 10加仑：50kg：10加仑

由修补的积水深度来选择石英砂的大小。较深，则应选用小目数的石英砂，反之，应选用较大目数的石英砂，但不要大于40~70目。

搅拌说明

材料依比例配置好之后，充分搅拌是必不可少的。使用机械搅拌器搅拌，直至各材料完全分散均匀。施工期间提料时也需不断搅拌确保分散均匀，保证混合料的流平性便于施工。

 施工

将上述混合料置于需修补的位置，用胶扒刮平刮匀。可一次补平，但积水过深处要用粗颗粒石英砂。

 干燥固化时间

修补层一般需要8个小时以上才能干燥，修补越厚，固化时间越长，低温高湿的情况下干燥时间会延长。未干燥前，不得踩踏。

 注意事项

   如果积水深度过深，请使用较大粒径的石英砂，确保修补后的强度，避免补平后松软现象。

    积水修补一般在完成第一层平整层后进行。修补完成后，再放水试水检验修补效果。若不理想，还需再次修补，直至达到要求的效果为止。之后，再施工第二层平整层

 粗颗粒弹性层的施工

 粗颗粒弹性层的功能说明

    粗颗粒弹性层是整个弹性丙烯酸结构弹性特点主体和主要表现者，它内含优质精选的黑色橡胶颗粒，颗粒粒径级配合理，能充分传达出高弹的特点，是减轻场地对人腿、脑震荡的关键，能有效降低运动时的疲劳感觉。

    根据丙烯酸结构整体厚度要求的不同，粗颗粒弹性层的施工层数又相应不同。

 材料配比

粗颗粒弹性层是由丙烯酸粗颗粒弹性料（PW-003A）和清水的混合物，两者配比如下：

PW-003A：清水= 10 加仑  ： 11~12加仑

注意：弹性料为纯丙烯酸产品，切勿添加任何其它材料（如水泥，石英砂等）。可适当添加少量由生产商供应的橡胶粒。

搅拌说明

    混和料的充分搅拌是必不可少的，使用机械搅拌机充分搅拌直至形成分散均匀，流平性好的弹性料，高温天气时可适量多加一些清水。如需另外添加橡胶粒的，最好使用干燥的胶粒，边搅拌边缓缓放入胶粒，确保胶粒彻底充分的分散。

施工

    将弹性混和材料沿场地长度方向或宽度方向自一端开始倒成长形堆料，用胶刮扒刮平刮匀。第一层粗颗粒施工时，刮扒速度要放缓，持扒力度松弛，尽可能降低第一层粗颗粒弹性层出现秃头或不均匀现象；第二层及以上粗颗粒弹性层施工时，刮扒走动要慢，持扒下压力度要加大，尽可能将将上一层弹性层形成的空隙填平，做到每完成一层弹性层不仅厚度增加，而且完成面越来越平整。切记施工不要形成胶粒堆积的“胶堆线”。

    粗颗粒弹性层施工超过1层时，建议采用正交方向施工，这样对提高平整和密实度都有好处。

干燥刮花时间

弹性材料的固化干燥相对时间长一些，一般需至少16小时才能固化，低温高湿的天气，固化时间会更长。未固化之前，请勿踏入。

注意事项

    粗颗粒弹性料是纯水性材料，其固化干燥就是水分的挥发。需要指出的是，千万不要为赶工期，将几层的弹性料一次性施工。其结果时，弹性层太厚导致表面固化后形成一层致密的膜，而里面则存在大量的水分无法挥发，永不能干燥，最终整个粗颗粒弹性层永远是表干里不干，最后只有全部铲掉。
