硬化耐磨地坪具有超强耐磨耐压性能、防尘等特点，常用于工业厂房、地下车库等场所.
硬化耐磨地坪
| 使用年限： | 15年以上 | |
| 地坪特性： |
金 属 型：有极高耐磨性，永久抗腐蚀性，耐冲击，减少灰尘，防静电，不发火。 非金属型: 具有极高的耐磨性，减少灰尘，耐冲击性能佳。 |
|
| 适用范围： |
金 属 型：仓库、码头装卸区，车库，停车场，油料库，桥面，军工企业汽车工业、电子工业等。 非金属型: 仓库、码头，厂房，停车场、货仓式商场等。 |
|
| 施工工艺： |
① 素地处理：采用喷砂或打磨等方式造成粗糙表面，清除干净，用水充分润湿； ② 混凝土找平层：用强度达到C20以上的混凝土，浇注厚度在30mm以上的水泥砂浆或50mm以上的细石混凝土； ③ 金钢砂层：先将2/3硬化剂(金属骨料或非金属骨料)均匀撒布，让材料充分吸收混凝土中水份，用抹光机械抹平；再将余下1/3硬化剂均匀撒布，抹平。当混凝土不被破坏时，再抹平，收光； ④ 养 护 层：抹平，收光后之立即涂一层养护层养护； ⑤ 施工完成：24小时后方可上人，7天后方可重压，(以25°C为准，低温开放时间需适度延长) |
|

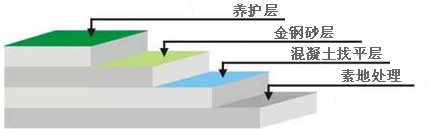

工艺图示：
渗透性密封硬化剂地坪
| 使用年限： | 20年 | |
| 地坪特性： | 渗透性密封硬化剂是一特种胶体二养化硅组成的环保水性液体硬化剂，能够有效渗透混凝土表面，与混凝土中的化学媒介发生化学反应、结晶，从而产生一种密固的表面，可有效防止水和油污的渗透，抗化学腐蚀、无味、无毒，适用于新旧混凝土地面及干撒硬化剂耐磨地面，渗透性强，快干易用，抗磨损，防尘，环保安全，易清洁易保养，使用区域广。 | |
| 适用范围： | 五金机械厂、模具厂、生产设备厂、物流仓库、大型超市等。 | |
| 施工工艺： |
① 素地处理：在施工之前，清洗、清理混凝土地面的杂物、油污。采用水泥基聚合物填缝剂修补地面大的裂缝以减少原材料的损耗。若地面比较粗糙，需刮一道细水泥浆。 ② 打磨地面：用50目磨片水磨地面 2 遍，然后再用80、100、200目磨片以同样的工序分别水磨地面 2 遍，直到地面光滑。磨完地面后，用水清洗地面干净。 ③ 硬 化 剂：待地面清洗干净后，让地面表面风干 30-60 分钟，表面无明水后可进行硬化剂的施工。用喷雾器将硬化剂均匀喷洒于地面上，在喷洒同时用胶扫把紧跟着扫均匀。持续往表干的地面上喷洒硬化剂，保持地面湿润 30 分钟，但不能有积水现象。施工后 6 小时可上人作业，但地面不能有明水、积水现象。 ④ 保 护 剂：硬化剂施工完 24 小时后，进行保护剂的施工。在把地面尘土清理干净后，用喷雾器将保护剂均匀喷洒于地面上，在喷洒同时用 100% 涤纶拖把紧跟着拖均匀，使表面光滑，发亮。保护剂施工完后， 3 天内不得有明水。施工 24 小时后可上人作业， 14 天内完成结晶期形成坚固的面层。 |
|

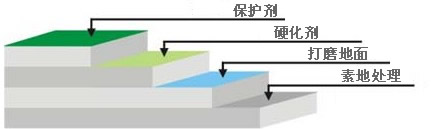

工艺图示：
防腐蚀地坪 :常用于需要耐酸耐碱的厂房车间地坪：如电镀、化工等车间.
| 使用年限： | 10年 | |
| 地坪特性： | 乙烯酯树脂具有环氧树脂优越之物理性能且兼具不饱和聚酯之快速硬化、简易便捷之加工成型性、耐化学性优异，面对大部分酸碱溶剂环境下均能展现出优越之耐蚀性。 | |
| 适用范围： |
①电镀厂、电池厂、化工厂； ②化学储区或桶漕；大型水漕、电解池等； ③污、废水处理漕、酸碱中和池。 |
|
| 施工工艺： |
①防水处理：一楼地面需已做好防水处理； ②素地处理：依素地状况做好打磨、修补、除尘； ③乙烯酯底涂：将乙烯酯树脂按适当比例加入促进剂和固化剂，将素地薄刮一遍，增强表面附着力； ④铺玻织布：将玻织布放置平整，用调配好的乙烯酯中涂将玻织布粘附地面，并用批刀将乙烯酯中涂批平，使其均匀涂布，依需要做一至三层； ⑤乙烯酯中涂：将调配好的乙烯酯中漆用镘刀均匀涂布一至二道； ⑥乙烯酯面漆：将调配好的乙烯酯面漆用镘刀均匀涂布，完工后整体地面光亮洁净，颜色均一，无空鼓； ⑦施工完成：24小时后方可上人，72小时后方可重压。（25度为准，低温开放时间需适度延长） |
|

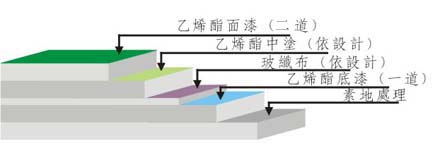

工艺图示：
